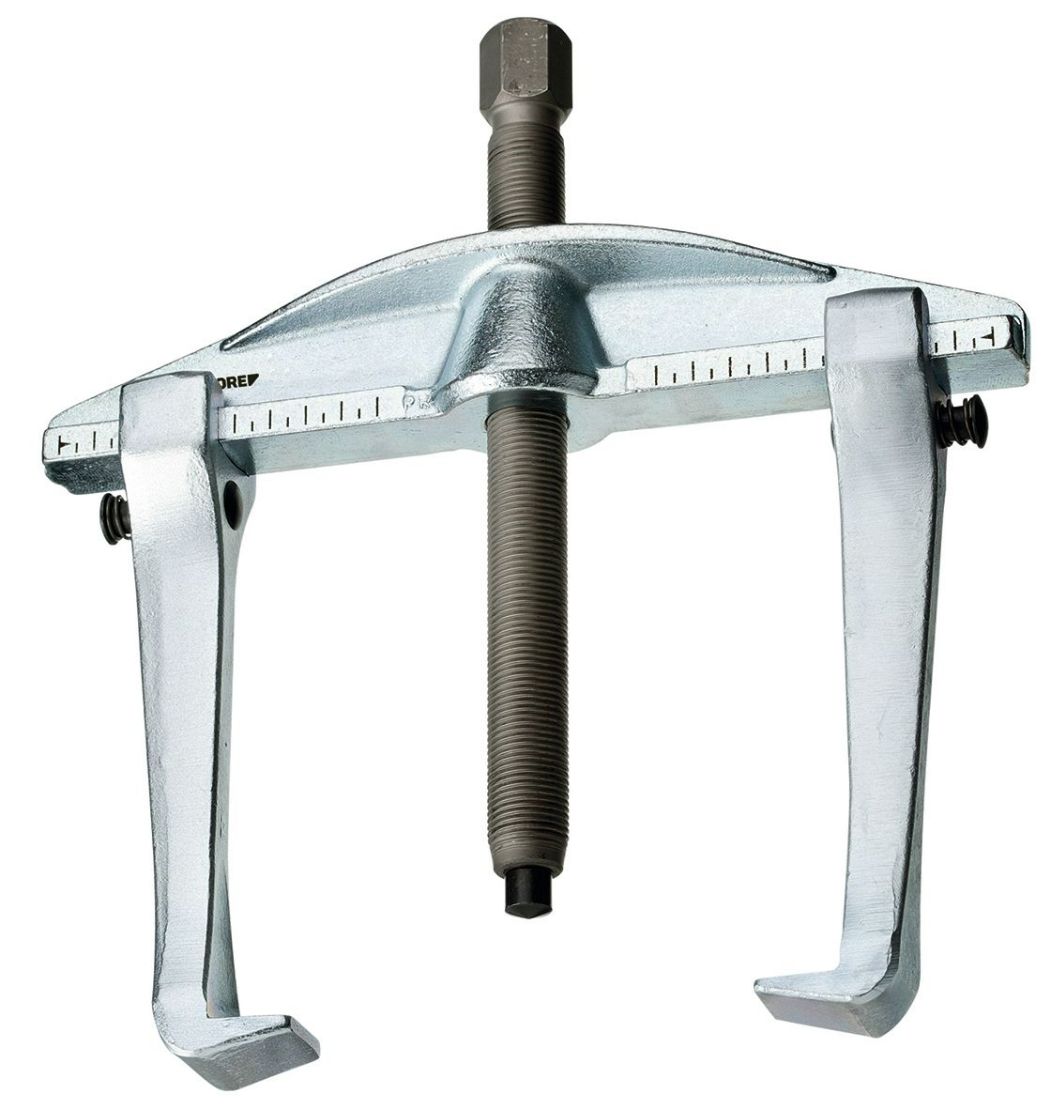

Gedore 1.04/3A-B (1981137)

Universele trekker 2-armig, geheel stalen haak met haakrem 350x200 mm.

• dankzij de buigmomentversterking aan de bovenzijde beschikt de ergonomisch gevormde traverse over nog hogere en betrouwbare trekmomenten
• robuuste, vormgesmede uitvoering
• aftrekhaken uit een stuk gesmeed
• bij belasting trekken de haken zichzelf vast
• met haakrem - beveiliging tegen onopzettelijk verschuiven van de haken. Met een toetsdruk kan de haak op de traverse worden verschoven
• door het omzetten van de haken als buiten- en binnentrekker te gebruiken
• instelschaal voor het gelijkmatig instellen van de aftrekhaken. Maakt ook bij zeer grote aftrekkrachten een centrisch en krachtgeoptimaliseerd aftrekken mogelijk
• verwisselbare spindelpunt (kogel of spits)
• spindel thermisch gehard
• de spindel kan desgewenst vervangen worden door een hydraulische spindel (zie tabel)

Kenmerken

• gewicht: 7,7 kg
• haakvoetbreedte (c): 36 mm
• haakvoetdiepte (d): 33 mm
• haakvoetdikte aan de rand (e): 5 mm
• hydraulische spindel als optie: 1.06/HSP2
• schaalverdeling: x
• sleutelwijdte zeskant: 27 mm
• spandiepte: 200 mm
• spanwijdte -max- bij uitwendig trekken (a a1): 350 mm
• spanwijdte -max- tbv inwendig trekken (a2): 420 mm
• spanwijdte -min- tbv inwendig trekken (a2): 150 mm
• spindelmaat (draadspoed x lengte): G 3/4 x 280
• trekkracht max. n.m: 14 N·m
• trekkracht max. t: 7,5 t
